Hệ thống dự phòng năng lượng kết hợp Genset và UPS

Giải pháp dự phòng năng lượng kết hợp Genset và UPS là lựa chọn hiệu quả cho các hệ thống yêu cầu độ tin cậy cao về nguồn điện.

🧩 1. Mục tiêu của giải pháp

  • Đảm bảo cung cấp điện liên tục cho các hệ thống quan trọng như trung tâm dữ liệu, bệnh viện, nhà máy sản xuất, v.v.
  • Bảo vệ thiết bị khỏi các sự cố điện như mất điện đột ngột, sụt áp, nhiễu điện, giúp tăng tuổi thọ và độ tin cậy của hệ thống.
  • Đáp ứng yêu cầu vận hành 24/7 trong các môi trường công nghiệp và dịch vụ.​

🧩 2. Cấu trúc hệ thống

Hệ thống dự phòng năng lượng kết hợp Genset và UPS bao gồm các thành phần chính sau:​

  1. Nguồn điện lưới (Utility Power): Nguồn cung cấp điện chính từ lưới điện quốc gia.
  2. Bộ lưu điện UPS (Uninterruptible Power Supply):
    • Rectifier: Chuyển đổi điện AC từ lưới thành DC để sạc pin.
    • Battery: Lưu trữ năng lượng để cung cấp khi mất điện.
    • Inverter: Chuyển đổi điện DC từ pin thành AC để cung cấp cho tải.
    • Bypass: Cho phép điện lưới đi trực tiếp đến tải khi cần bảo trì UPS.
  3. Máy phát điện Genset:
    • Động cơ diesel/gas: Tạo cơ năng để quay máy phát.
    • Máy phát (Alternator): Chuyển đổi cơ năng thành điện năng AC.
    • Bộ điều khiển (Controller): Giám sát và điều khiển hoạt động của Genset.
  4. ATS (Automatic Transfer Switch): Tự động chuyển đổi nguồn cung cấp điện giữa lưới và Genset khi xảy ra sự cố.

🧩 3. Nguyên lý hoạt động

Hoạt động bình thường:

Điện lưới cung cấp năng lượng cho tải thông qua UPS, đồng thời sạc pin.

Khi mất điện lưới:

UPS ngay lập tức chuyển sang sử dụng pin để cung cấp điện cho tải, đảm bảo không gián đoạn.

ATS phát hiện mất điện và khởi động Genset.

Sau khi Genset hoạt động ổn định:

ATS chuyển nguồn cung cấp từ UPS sang Genset.

UPS sử dụng điện từ Genset để sạc lại pin và tiếp tục cung cấp điện ổn định cho tải.

Khi điện lưới phục hồi:

ATS chuyển nguồn cung cấp trở lại điện lưới.

Genset dừng hoạt động sau khi làm mát.

UPS tiếp tục sạc pin và duy trì cung cấp điện cho tải.​

🧩 4. Mô hình minh họa

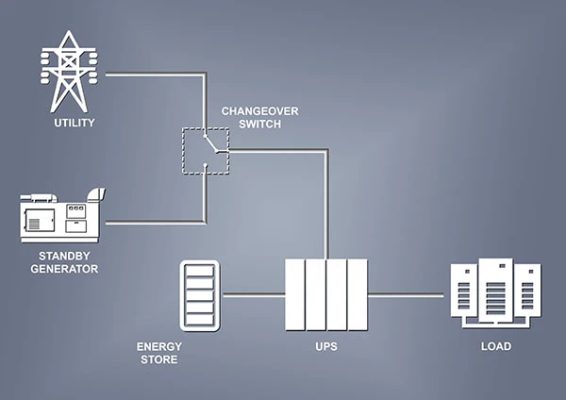

Sơ đồ khối minh họa hệ thống dự phòng năng lượng kết hợp Genset và UPS:​

​

🧩 5. Ưu điểm của hệ thống

  • Không gián đoạn điện: UPS đảm bảo cung cấp điện tức thời khi mất điện lưới, Genset duy trì nguồn điện lâu dài.
  • Bảo vệ thiết bị: Giảm thiểu rủi ro hư hỏng do sự cố điện.
  • Tự động hóa cao: ATS và hệ thống điều khiển giúp chuyển đổi nguồn điện nhanh chóng và an toàn.
  • Linh hoạt và mở rộng: Dễ dàng nâng cấp công suất phù hợp với nhu cầu sử dụng.​

🧩 6. Kết luận

Giải pháp dự phòng năng lượng kết hợp Genset và UPS là lựa chọn hiệu quả cho các hệ thống yêu cầu độ tin cậy cao về nguồn điện. Việc thiết kế và triển khai cần được thực hiện bởi các chuyên gia để đảm bảo hiệu quả và an toàn tối đa.​
