Thiết bị truyền thông là gì?
Thiết bị truyền thông là những thiết bị đóng vai trò làm các phần tử trung gian giúp truyền dẫn, chia sẻ và điều phối dữ liệu giữa các thiết bị điện, điện tử, máy tính, PLC, HMI hoặc giữa mạng nội bộ với mạng bên ngoài (Internet, mạng SCADA, IoT…). Thiết bị truyền thông có chức năng chuyển đổi giao thức giữa các chuẩn truyền thông khác nhau như Modbus RTU, Modbus TCP, Profibus, Ethernet/IP,… Thiết bị truyền thông giúp kết nối thiết bị và đảm bảo luồng dữ liệu ổn định và bảo mật. Đây là hạ tầng không thể thiếu trong các hệ thống công nghiệp hiện đại, tòa nhà thông minh, trung tâm dữ liệu và nhà máy sản xuất.

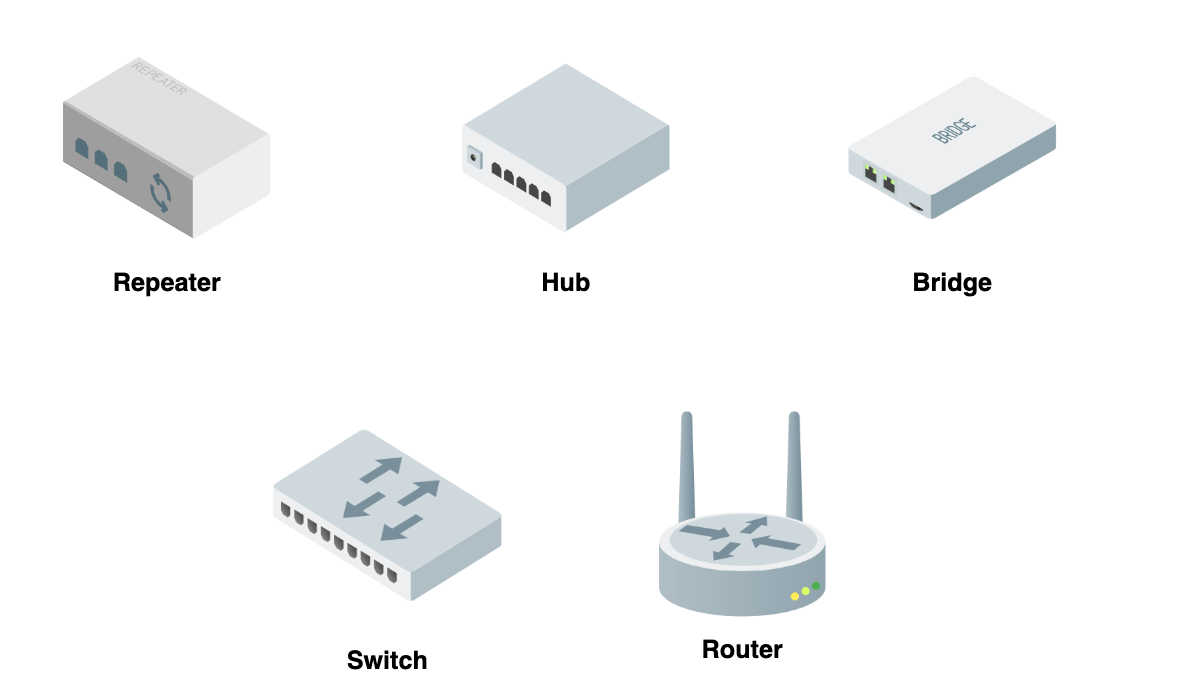

Một số thiết bị truyền thông như: router, gateway, switch, Modem, Converter

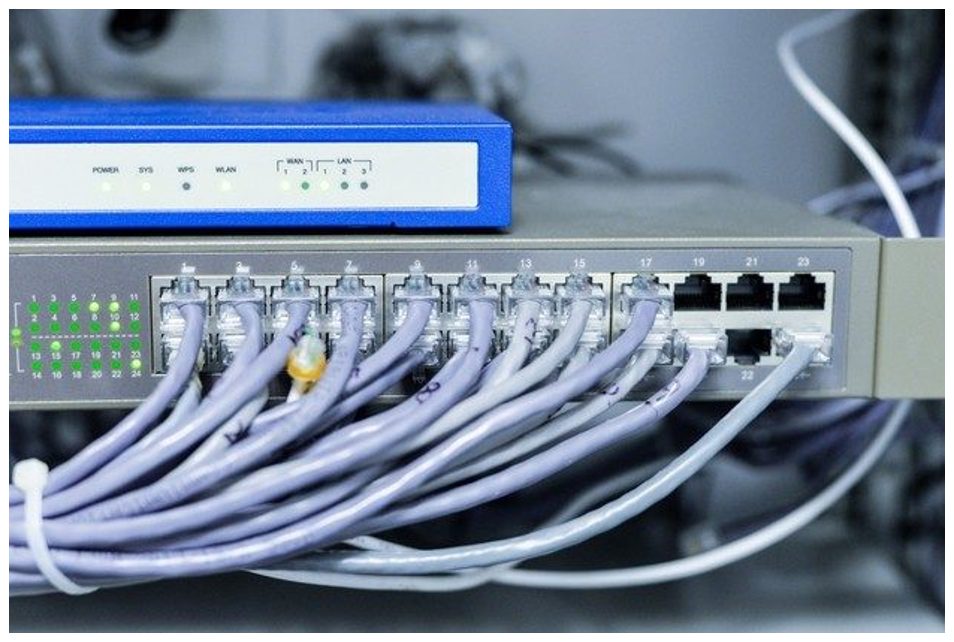

Switch : Kết nối các thiết bị trong mạng LAN, chia sẻ dữ liệu nhanh
Router: Kết nối mạng nội bộ với mạng bên ngoài (WAN, Internet)
Gateway: Chuyển đổi giao thức truyền thông giữa các hệ khác nhau
Modem: Chuyển đổi tín hiệu số – analog (thường dùng để truyền từ xa)
Converter: Chuyển đổi giữa các cổng vật lý: RS232 – RS485, USB – Ethernet…

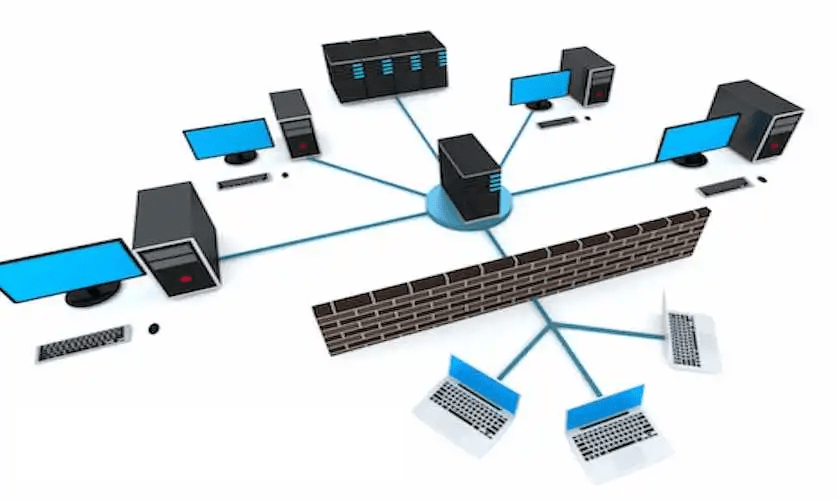

Phân biệt ba loại thiết bị truyền thông: router, gateway, switch
🔷 1. SWITCH – Bộ chuyển mạch
| Tiêu chí | Mô tả |
| Chức năng | Kết nối nhiều thiết bị trong cùng một mạng nội bộ (LAN) |
| Lớp mạng | Layer 2 (Data Link Layer), một số loại cao cấp hỗ trợ Layer 3 |
| Giao thức | Ethernet |
| Tác dụng chính | Truyền dữ liệu giữa các thiết bị nội bộ như HMI, PLC, SCADA Server |
| Ví dụ | Moxa EDS-2000, EDS-4000 series |
| Ứng dụng | Trong tủ điện, trạm điều khiển SCADA nội bộ, không cần định tuyến IP |
🔷 2. ROUTER – Bộ định tuyến
| Tiêu chí | Mô tả |
| Chức năng | Kết nối các mạng khác nhau với nhau, ví dụ: LAN ↔ Internet |
| Lớp mạng | Layer 3 (Network Layer) |
| Giao thức | IP, NAT, VPN, Firewall |
| Tác dụng chính | Định tuyến gói tin giữa các mạng khác lớp mạng IP |
| Ví dụ | Moxa EDR-810, OnCell G3150A-LTE |
| Ứng dụng | Kết nối SCADA từ xa (VPN), bảo mật mạng OT ↔ IT, kết nối internet |
🔷 3. GATEWAY – Thiết bị chuyển đổi giao thức
| Tiêu chí | Mô tả |
| Chức năng | Chuyển đổi giao thức giữa các thiết bị (ví dụ: Modbus ↔ DNP3) |
| Lớp mạng | Layer 4 trở lên (Transport/Application Layer) |
| Giao thức | Modbus, DNP3, PROFIBUS, EtherNet/IP, IEC 104, OPC UA,… |
| Tác dụng chính | Cho phép thiết bị dùng các giao thức khác nhau giao tiếp với nhau |
| Ví dụ | Moxa MGate 5105-MB-EIP, MGate 5119 |
| Ứng dụng | Kết nối thiết bị năng lượng, thiết bị đo lường, RTU vào hệ thống SCADA hoặc EMS |
