1. Giới thiệu sản phẩm

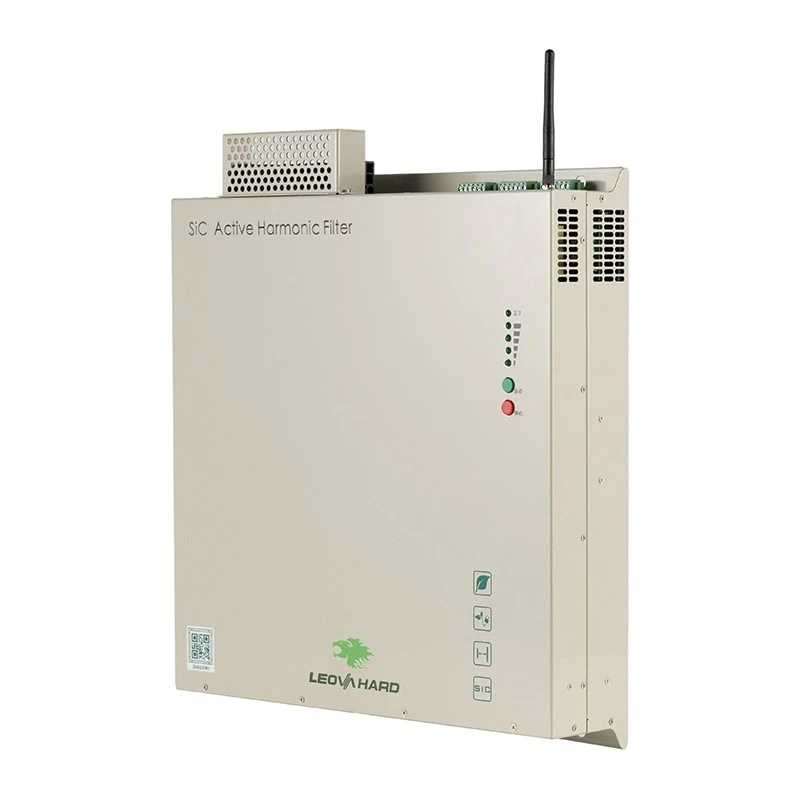

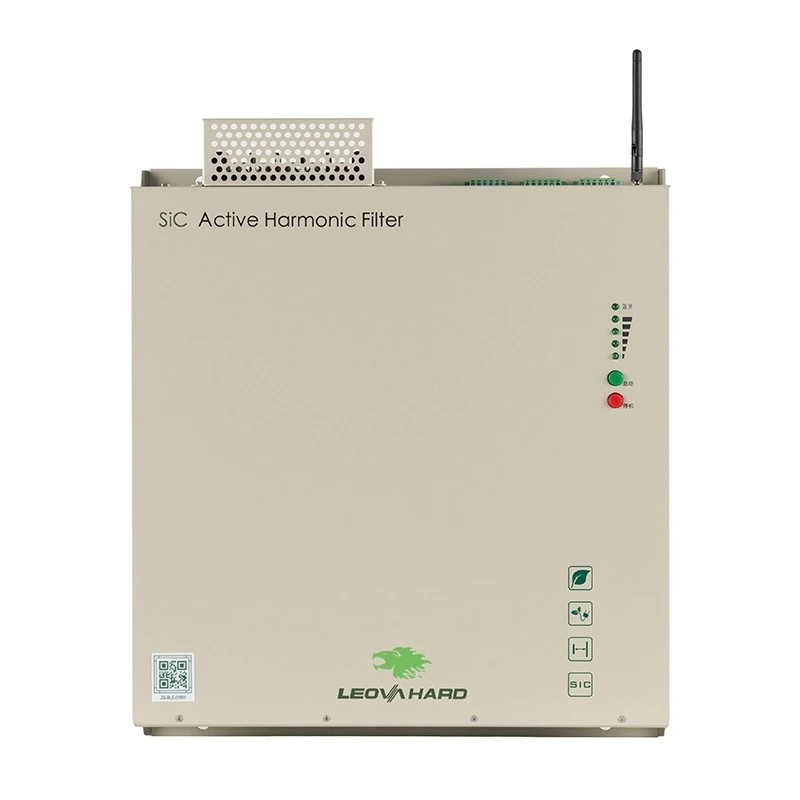

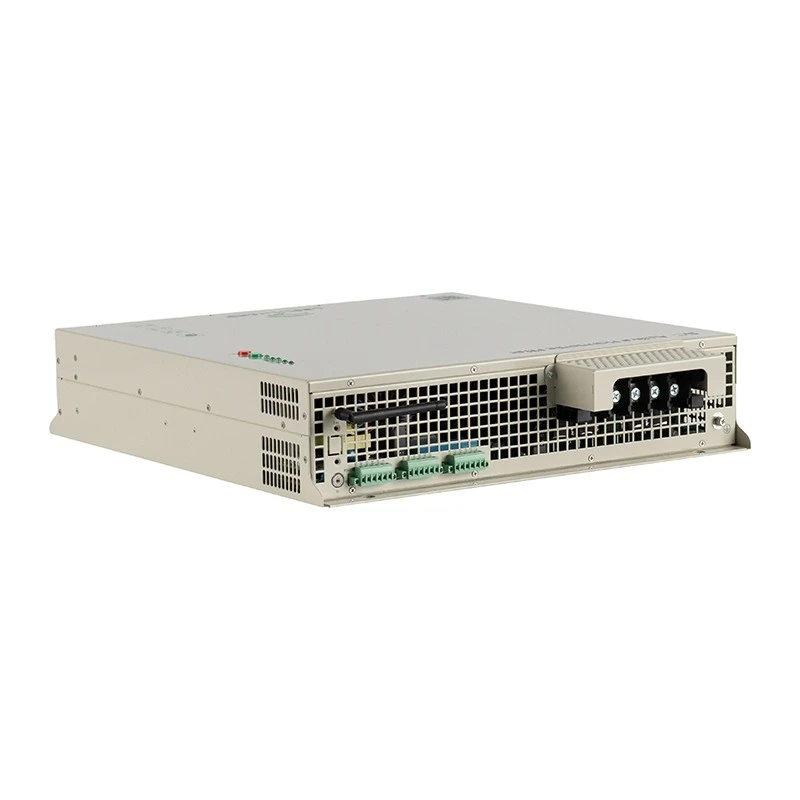

Hybrid Harmonic Filter của LEONHARD là giải pháp xử lý chất lượng điện năng thế hệ mới, sử dụng công nghệ SiC MOSFET (Silicon Carbide) để bù và triệt tiêu sóng hài trong hệ thống điện theo thời gian thực.
Sản phẩm được phát triển trên nền tảng Active Harmonic Filter (AHF) với thiết kế công suất cao, tốc độ chuyển mạch lớn và hiệu suất cao. Bộ lọc có khả năng phát hiện và bù các thành phần sóng hài từ bậc 2 đến bậc 50, đồng thời hỗ trợ các chế độ bù sóng hài, công suất phản kháng và mất cân bằng ba pha.
Nhờ sử dụng SiC MOSFET với tần số chuyển mạch >100 kHz, thiết bị đạt tốc độ đáp ứng nhanh, mật độ công suất cao, tổn hao thấp và hiệu suất tổng thể lên tới ≥99%. Khả năng lọc sóng hài đạt >97%, giúp cải thiện đáng kể chất lượng điện năng và độ ổn định của hệ thống.
Hybrid Harmonic Filter phù hợp với các hệ thống điện có nhiều tải phi tuyến như biến tần VFD, UPS, nguồn switching, máy hàn, bộ sạc công suất lớn, trung tâm dữ liệu và dây chuyền sản xuất tự động.
2. Đặc điểm nổi bật
Công nghệ SiC MOSFET thế hệ mới
Thiết bị sử dụng SiC MOSFET thay cho công nghệ IGBT truyền thống, cho phép tăng đáng kể tần số chuyển mạch lên >100 kHz.
Công nghệ này giúp:
- Tăng tốc độ đáp ứng.
- Giảm tổn hao chuyển mạch.
- Tăng mật độ công suất.
- Giảm kích thước thiết bị.
- Nâng cao hiệu suất vận hành.
Theo dữ liệu LEONHARD, hiệu suất tổng thể của thiết bị đạt ≥99%, trong khi tổn hao công suất chủ động <1%.
Khả năng lọc sóng hài cao
Hybrid Harmonic Filter có khả năng lọc sóng hài với hiệu suất lên tới >97%.
Thiết bị cho phép kiểm soát riêng từng thành phần sóng hài từ bậc 2 đến bậc 50, giúp kỹ thuật viên có thể cấu hình hệ thống
theo đặc tính phụ tải thực tế.
Đáp ứng nhanh
Tổng thời gian đáp ứng của hệ thống <5 ms, cho phép thiết bị phản ứng nhanh trước những thay đổi của tải và phổ sóng hài trong hệ thống điện.
Nhiều chế độ bù
Thiết bị không chỉ xử lý sóng hài mà còn hỗ trợ:
- Harmonic Compensation – bù sóng hài.
- Reactive Power Compensation – bù công suất phản kháng.
- Three-phase Unbalance Compensation – bù mất cân bằng ba pha.
Nhờ đó, một thiết bị có thể xử lý đồng thời nhiều vấn đề chất lượng điện năng.
Chủ động triệt tiêu cộng hưởng
Hybrid Harmonic Filter tích hợp chức năng Active Resonance Suppression, giúp hạn chế nguy cơ cộng hưởng trong hệ thống điện khi kết hợp với các thiết bị tụ bù và tải phi tuyến.
Thiết kế nhỏ gọn, mật độ công suất cao
Công nghệ SiC cho phép tăng mật độ công suất và giảm kích thước thiết bị.
Theo dữ liệu so sánh của LEONHARD, thiết kế SiC giúp giảm thể tích hơn 55% và giảm trọng lượng hơn 60% so với thiết kế IGBT tương ứng ở một số cấu hình.
Làm mát thông minh
Thiết bị sử dụng intelligent air cooling với khả năng tự động điều chỉnh tốc độ quạt theo điều kiện nhiệt độ và tải, giúp tối ưu khả năng tản nhiệt và giảm tiêu thụ năng lượng phụ trợ.
Bảo vệ đa cấp
Hybrid Harmonic Filter được tích hợp nhiều chức năng bảo vệ:
- Bảo vệ quá dòng đầu ra.
- Giới hạn dòng đầu ra.
- Bảo vệ quá nhiệt.
- Bảo vệ quá áp DC Bus.
- Bảo vệ thấp áp AC.
- Bảo vệ quá áp AC.
- Bảo vệ lỗi hệ thống điều khiển.
- Bảo vệ khi linh kiện mạch công suất bị hỏng hoặc mất kết nối.
Giám sát và kết nối từ xa
Thiết bị được trang bị màn hình cảm ứng màu và hỗ trợ các giao thức:
- RS485
- TCP/IP
- Modbus
- 4G
Giao diện có thể hiển thị các thông số như THD, hệ số công suất, công suất, điện áp và dòng điện, thuận tiện cho vận hành và giám sát hệ thống.
3. Ứng dụng sản phẩm
Nhà máy công nghiệp
Hybrid Harmonic Filter phù hợp với các nhà máy có tỷ lệ tải phi tuyến cao, đặc biệt:
- Nhà máy điện tử.
- Nhà máy sản xuất linh kiện.
- Nhà máy cơ khí.
- Nhà máy ô tô.
- Nhà máy thép.
- Nhà máy sản xuất nhựa.
- Dây chuyền tự động hóa.
Các tải như VFD, servo drive, UPS, rectifier và switching power supply có thể tạo ra lượng lớn sóng hài và làm tăng THDi của hệ thống.
Hệ thống biến tần VFD
Các biến tần công suất lớn thường tạo ra dòng điện có nhiều thành phần sóng hài.
Hybrid Harmonic Filter có thể được lắp đặt tại tủ điện tổng hoặc khu vực phụ tải để giảm dòng sóng hài và cải thiện chất lượng nguồn điện.
Trung tâm dữ liệu – Data Center
Các hệ thống UPS, PDU và nguồn switching trong Data Center có thể tạo ra dòng điện phi tuyến.
Bộ lọc giúp giảm ảnh hưởng của sóng hài, hỗ trợ duy trì chất lượng điện năng cho các tải CNTT nhạy cảm.
Hệ thống UPS
Hybrid Harmonic Filter có thể được sử dụng để xử lý sóng hài phát sinh từ các hệ thống UPS và các bộ chỉnh lưu công suất lớn.
Đặc biệt phù hợp với hệ thống yêu cầu cao về độ tin cậy và chất lượng điện năng.
Hệ thống sạc EV
Các bộ sạc xe điện công suất lớn sử dụng bộ biến đổi điện tử công suất có thể tạo ra sóng hài và ảnh hưởng đến hệ thống phân phối.
Hybrid Harmonic Filter giúp kiểm soát các thành phần sóng hài và hỗ trợ cải thiện chất lượng điện tại điểm đấu nối.
Tòa nhà thương mại
Thiết bị phù hợp với các tòa nhà có nhiều tải điện tử như:
- Chiller và HVAC sử dụng VFD.
- Thang máy.
- UPS.
- Máy chủ.
- Hệ thống chiếu sáng LED.
- Bộ sạc EV.
