1. Giới thiệu sản phẩm

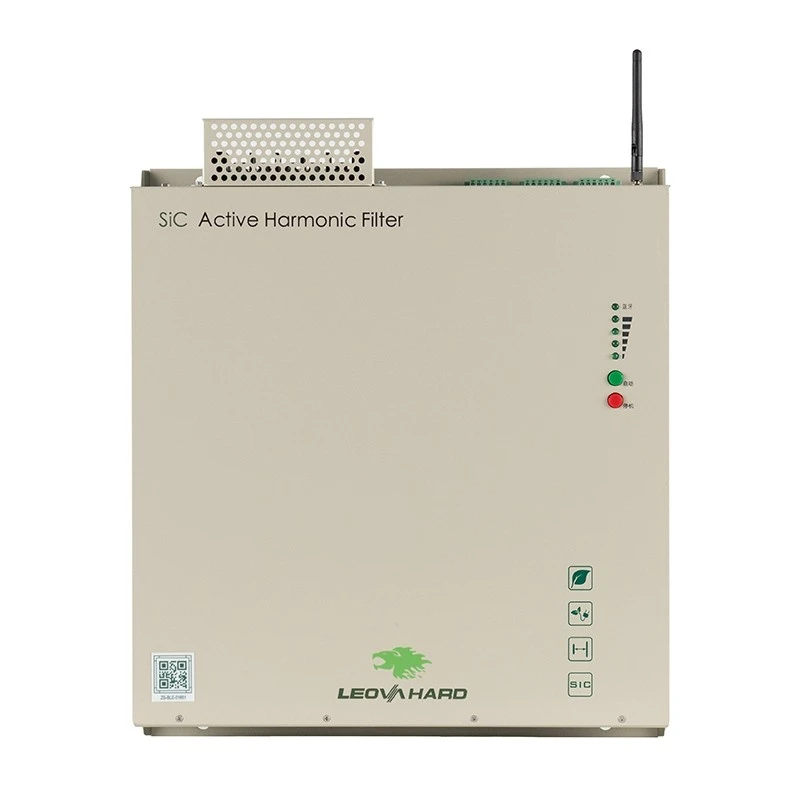

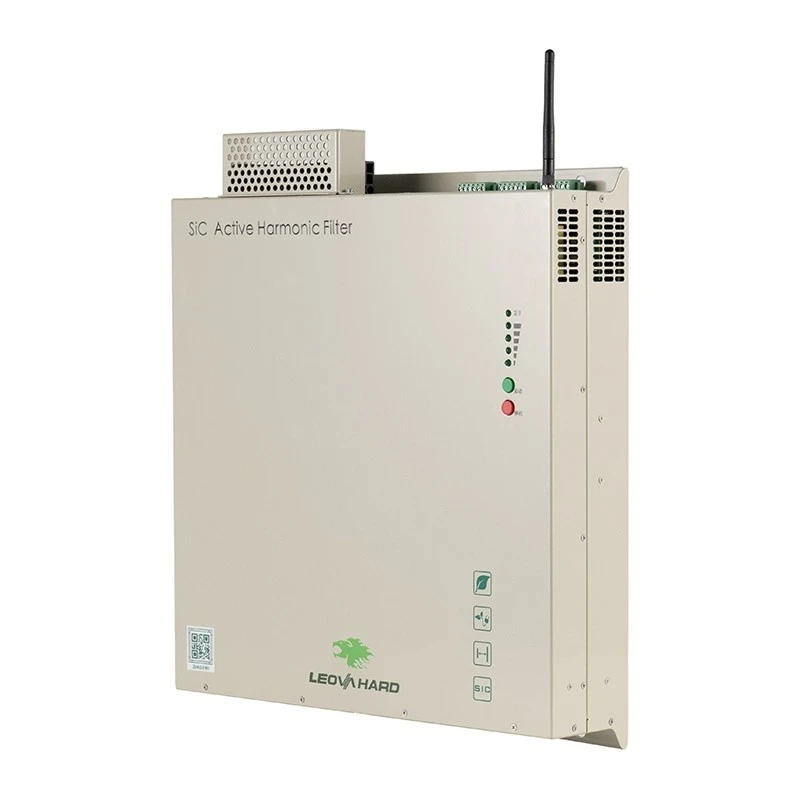

Three Phase Active Harmonic Filter (AHF) của LEONHARD là thiết bị lọc sóng hài chủ động thế hệ mới, sử dụng công nghệ SiC MOSFET (Silicon Carbide) để xử lý các vấn đề về chất lượng điện năng trong hệ thống điện ba pha.
Khác với bộ lọc thụ động truyền thống, AHF chủ động phát hiện thành phần sóng hài trong dòng điện tải và tạo ra dòng điện bù có biên độ và pha ngược lại. Nhờ đó, các thành phần sóng hài được triệt tiêu ngay trong thời gian thực, giúp giảm THDi, cải thiện chất lượng dòng điện và giảm ảnh hưởng của tải phi tuyến đến hệ thống điện.
Theo LEONHARD, dòng SiC Active Harmonic Filter có tần số chuyển mạch >100 kHz, hiệu suất tổng thể ≥99%, khả năng lọc sóng hài >97% và thời gian đáp ứng tổng thể <5 ms. Thiết bị hỗ trợ nhiều chế độ bù gồm sóng hài, công suất phản kháng và mất cân bằng ba pha.
Điểm khác biệt quan trọng của sản phẩm là việc sử dụng SiC MOSFET thay cho công nghệ bán dẫn silicon truyền thống. Công nghệ SiC cho phép thiết bị hoạt động ở tần số chuyển mạch cao, giảm tổn hao, tăng mật độ công suất và giảm nhiệt lượng phát sinh, từ đó tạo ra thiết bị có kích thước nhỏ gọn và độ tin cậy cao hơn.
2. Đặc điểm nổi bật
Công nghệ SiC MOSFET thế hệ mới
Three Phase Active Harmonic Filter sử dụng SiC MOSFET với tần số chuyển mạch >100 kHz.
Tần số chuyển mạch cao giúp AHF phản ứng nhanh với sự thay đổi của dòng tải, đồng thời nâng cao mật độ công suất và giảm tổn hao của bộ biến đổi.
Hiệu suất cao ≥99%
Thiết bị đạt hiệu suất tổng thể ≥99%, trong khi tổn hao công suất chủ động được công bố <1%.
Hiệu suất cao giúp giảm nhiệt lượng phát sinh trong quá trình vận hành và góp phần giảm yêu cầu về hệ thống làm mát.
Khả năng lọc sóng hài >97%
AHF có khả năng lọc sóng hài lên đến >97%, hỗ trợ giảm đáng kể dòng điện hài trong hệ thống.
Thiết bị cho phép điều khiển và cấu hình riêng từng thành phần sóng hài từ bậc 2 đến bậc 50, giúp kỹ sư có thể lựa chọn các bậc hài cần xử lý theo đặc điểm thực tế của hệ thống.
Đáp ứng nhanh <5 ms
Với tổng thời gian đáp ứng <5 ms, AHF có thể nhanh chóng phát hiện và tạo dòng điện bù khi tải thay đổi.
Điều này đặc biệt phù hợp với các hệ thống có phụ tải biến thiên nhanh như biến tần, UPS, máy hàn, nguồn switching và dây chuyền tự động hóa.
Bù đa chức năng
Ngoài chức năng chính là lọc sóng hài, thiết bị còn hỗ trợ:
- Harmonic Compensation – Bù sóng hài
- Reactive Power Compensation – Bù công suất phản kháng
- Three-Phase Imbalance Compensation – Bù mất cân bằng ba pha
- Active Resonance Suppression – Chủ động hạn chế cộng hưởng
Nhờ đó, AHF có thể được sử dụng như một thiết bị Power Quality Conditioner đa chức năng, thay vì chỉ đơn thuần là bộ lọc sóng hài.
Làm mát thông minh
Thiết bị sử dụng intelligent air cooling với khả năng tự động điều chỉnh tốc độ quạt theo điều kiện nhiệt độ và tải.
Công nghệ SiC tạo ra ít nhiệt hơn so với công nghệ silicon truyền thống, giúp giảm tải cho hệ thống làm mát và góp phần kéo dài tuổi thọ các linh kiện điện tử công suất.
Thiết kế nhỏ gọn, linh hoạt

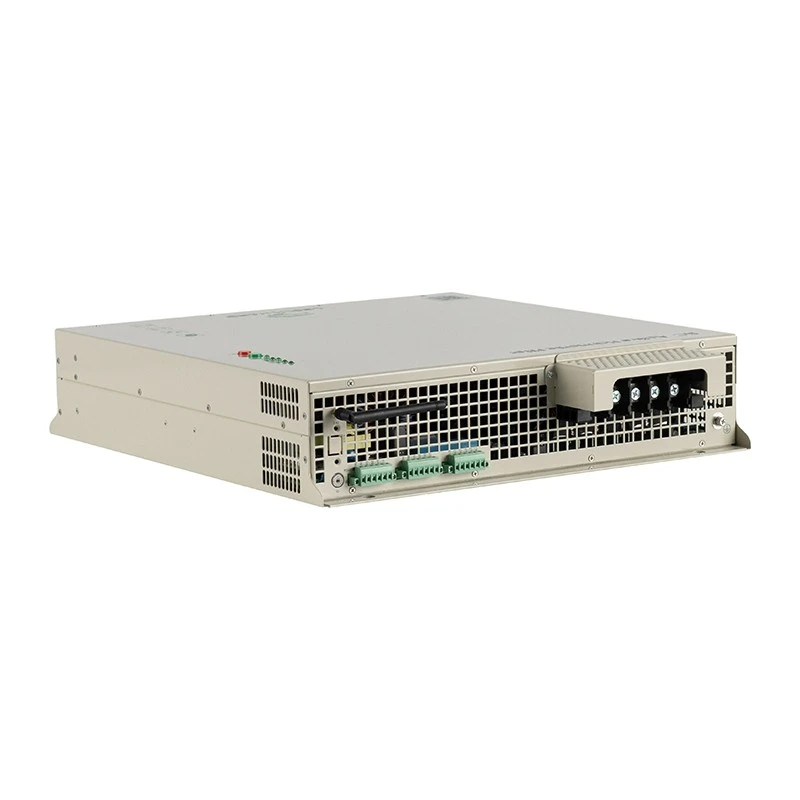

AHF hỗ trợ nhiều phương án lắp đặt:
- Rack-mount
- Wall-mount
- Integrated cabinet
Thiết kế module giúp thuận tiện khi mở rộng công suất hoặc bảo trì hệ thống.
Giám sát và kết nối từ xa
Thiết bị được trang bị màn hình cảm ứng màu 7 inch, hiển thị các thông số như:
- THD
- Power Factor
- Công suất
- Điện áp
- Dòng điện
Các giao thức và phương thức kết nối gồm RS485, TCP/IP, Modbus và truyền dữ liệu 4G từ xa.
3. Ứng dụng sản phẩm
Three Phase Active Harmonic Filter phù hợp với các hệ thống điện có nhiều tải phi tuyến và yêu cầu cao về chất lượng điện năng.
Nhà máy công nghiệp
AHF có thể được sử dụng tại:
- Nhà máy sản xuất
- Nhà máy điện tử
- Nhà máy cơ khí
- Nhà máy ô tô
- Nhà máy thép
- Nhà máy nhựa
- Nhà máy thực phẩm
- Dây chuyền tự động hóa
Các phụ tải như VFD, UPS, máy hàn, chỉnh lưu, nguồn switching và thiết bị điện tử công suất có thể tạo ra lượng lớn sóng hài. AHF giúp giảm dòng điện hài và cải thiện chất lượng nguồn điện tại hệ thống phân phối.
Hệ thống biến tần – VFD
Biến tần là một trong những nguồn gây sóng hài phổ biến trong nhà máy.
AHF có thể được lắp đặt tại tủ phân phối, MCC hoặc điểm tập trung nhiều biến tần để xử lý tổng hợp dòng điện hài thay vì phải lắp bộ lọc riêng cho từng biến tần.
Data Center và hệ thống UPS
UPS và các bộ nguồn switching có thể tạo ra dòng điện phi tuyến và ảnh hưởng đến chất lượng điện năng.
AHF giúp giảm dòng hài tại hệ thống phân phối, hỗ trợ cải thiện Power Factor và chất lượng nguồn điện cho các tải CNTT nhạy cảm.
Tòa nhà và hệ thống BMS
Các tòa nhà hiện đại có nhiều tải điện tử như:
- HVAC
- Chiller
- VFD
- LED
- UPS
- Elevator
- EV Charger
AHF có thể được sử dụng để kiểm soát sóng hài tại tủ điện tổng hoặc các tủ phân phối có mức độ méo hài cao.
Hệ thống năng lượng tái tạo
Các hệ thống điện có Solar PV, ESS và bộ biến đổi công suất cũng có thể phát sinh các vấn đề liên quan đến chất lượng điện.
AHF có thể được tích hợp vào hệ thống Power Quality để kiểm soát sóng hài và hỗ trợ ổn định các thông số điện năng.
Hệ thống có yêu cầu cao về chất lượng điện
AHF đặc biệt phù hợp với các cơ sở mà chất lượng điện ảnh hưởng trực tiếp đến sản xuất, chẳng hạn:
Semiconductor → Electronics → Precision Manufacturing → Data Center → Automated Factory
