Giới thiệu chung
Pixii PowerShaper XL Outdoor là hệ thống lưu trữ năng lượng BESS dung lượng cao dành cho các dự án lắp đặt ngoài trời. Sản phẩm do Pixii – thương hiệu Na Uy phát triển, thiết kế và sản xuất tại châu Âu.
Hệ thống tích hợp pin Lithium Iron Phosphate (LFP), các bộ chuyển đổi công suất hai chiều PixiiBox và bộ điều khiển Pixii Gateway trong tủ công nghiệp đạt cấp bảo vệ IP55. Thiết bị được đấu nối và cấu hình sẵn tại nhà máy, giúp giảm thời gian thi công và đưa hệ thống vào vận hành.
Với công suất 60 kW, dung lượng lắp đặt 225,1 kWh và dung lượng sử dụng khoảng 202,6 kWh, PowerShaper XL Outdoor phù hợp cho các ứng dụng cần thời gian lưu trữ dài như nhà máy, tòa nhà, microgrid, điện mặt trời và hạ tầng sạc xe điện.
Đặc điểm nổi bật
- Hệ thống BESS tích hợp pin, bộ chuyển đổi hai chiều và bộ điều khiển năng lượng.
- Công suất AC liên tục 60 kW, dung lượng pin lắp đặt 225,1 kWh.
- Dung lượng sử dụng khoảng 202,6 kWh với độ sâu xả tối đa 90%.
- Sử dụng pin LFP có độ ổn định nhiệt và mức độ an toàn cao.
- Hỗ trợ vận hành nối lưới và off-grid theo cấu hình.
- Có khả năng phối hợp với máy phát điện 1 pha hoặc 3 pha.
- Cách ly điện giữa phía AC và DC.
- Hệ thống DC điện áp thấp khoảng 48 V, nâng cao an toàn vận hành và bảo trì.
- Hiệu suất cực đại của bộ chuyển đổi đạt 96,9%.
- Thiết kế tủ ngoài trời đạt cấp bảo vệ IP55.
- Có phiên bản làm mát bằng quạt–lọc hoặc điều hòa chủ động.
- Kiến trúc mô-đun, thuận tiện bảo trì và mở rộng công suất.
- Hỗ trợ Ethernet, RS485, Digital I/O, Wi-Fi và tùy chọn 4G.
- Tích hợp các giao thức CAN bus, Modbus TCP/RTU và MQTT.
- Tuổi thọ pin tham chiếu 7.600 chu kỳ tại 90% DoD trong điều kiện thử nghiệm của hãng.
- Hệ thống được đấu nối, cấu hình sẵn và có thể giao hàng với pin đã lắp đặt.
Phiên bản làm mát
- Fan-filter: sử dụng quạt, bộ lọc và bộ gia nhiệt; phù hợp với môi trường ngoài trời có điều kiện nhiệt độ vừa phải.

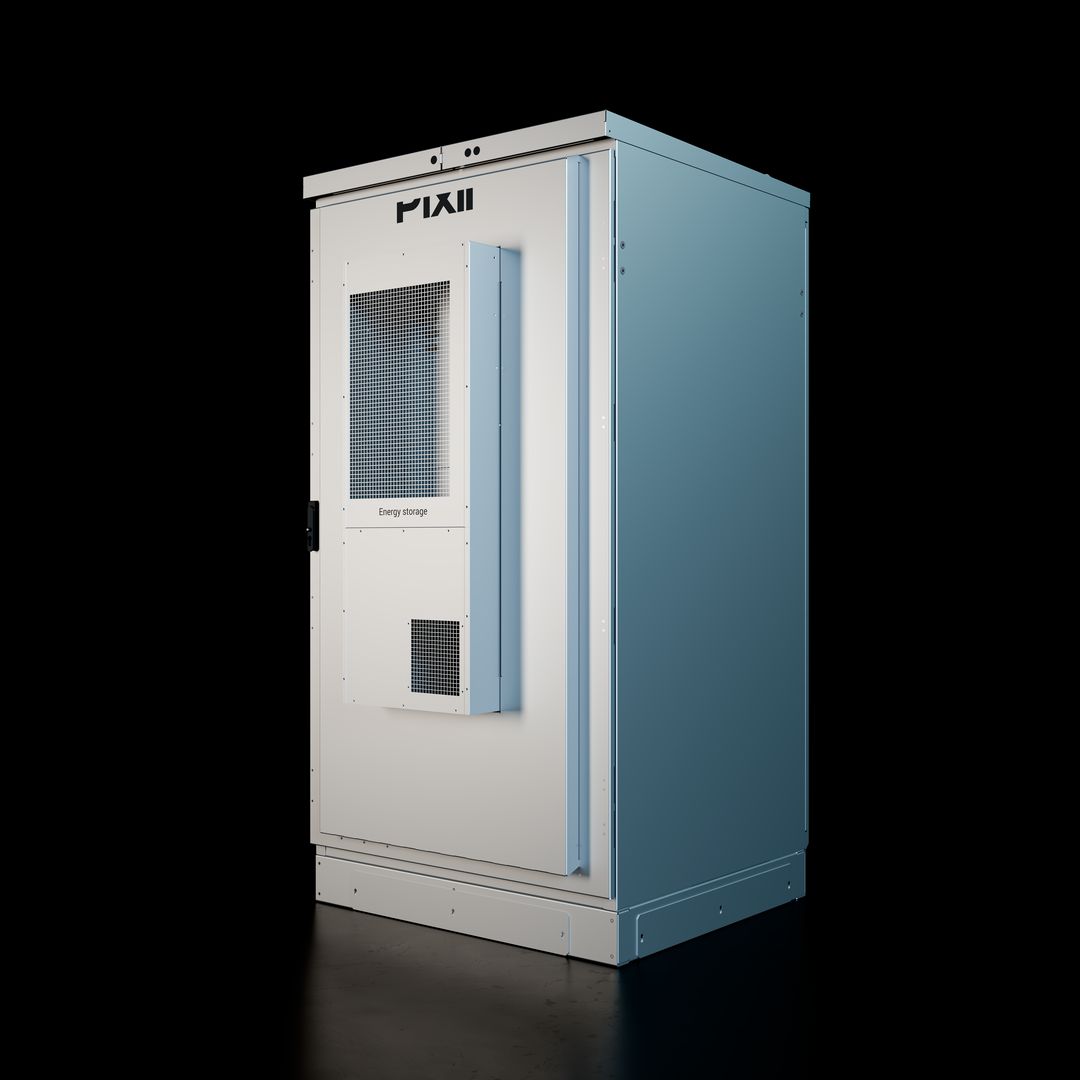

- Aircon: sử dụng điều hòa chủ động để kiểm soát nhiệt độ pin; phù hợp với khí hậu nóng, hệ thống sạc/xả thường xuyên hoặc dự án yêu cầu kiểm soát nhiệt chặt chẽ.
Đối với điều kiện nóng ẩm và nhiều bụi tại Việt Nam, phiên bản Aircon nên được ưu tiên cho các dự án có tần suất vận hành cao.
Ứng dụng
- Lưu trữ và nâng cao tỷ lệ tự tiêu thụ điện mặt trời.
- Cắt giảm phụ tải đỉnh – Peak Shaving.
- Giảm chi phí công suất và chi phí sử dụng điện.
- Dịch chuyển phụ tải theo biểu giá điện.
- Bổ sung công suất vào những thời điểm phụ tải tăng cao.
- Cấp điện cho phụ tải thiết yếu khi mất điện lưới.
- Microgrid kết hợp điện lưới, điện mặt trời, pin và máy phát.
- Nhà máy, kho vận và cơ sở sản xuất công nghiệp.
- Tòa nhà thương mại và cơ sở hạ tầng quan trọng.
- Trạm sạc xe điện có công suất đấu nối hạn chế.
- Tham gia thị trường cân bằng và dịch vụ hỗ trợ lưới điện tại những thị trường cho phép.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Model | PowerShaper XL 60kW/225kWh Outdoor |
| Công suất AC liên tục | 60 kW |
| Công suất biểu kiến | 60 kVA |
| Dung lượng pin lắp đặt | 225,1 kWh |
| Dung lượng pin sử dụng | 202,6 kWh |
| Công nghệ pin | Lithium Iron Phosphate – LFP |
| Điện áp lưới | 400 V AC, 3 pha |
| Kiểu kết nối lưới | TT/TN |
| Tần số danh định | 50 Hz |
| Điện áp DC danh định | Khoảng 48 VDC |
| Hiệu suất bộ chuyển đổi | Tối đa 96,9% |
| THDi phía lưới | <5% |
| Độ sâu xả tối đa | 90% |
| Giao tiếp | Ethernet, RS485, Digital I/O, Wi-Fi; 4G tùy chọn |
| Giao thức | CAN bus, Modbus TCP/RTU, MQTT |
| Cấp bảo vệ | IP55 |
| Lắp đặt | Ngoài trời |
| Quản lý nhiệt | Fan-filter hoặc Aircon |
| Nhiệt độ vận hành bản Fan-filter | −20 đến +45°C |
| Kích thước H × W × D | 2.324 × 1.194 × 1.160 mm |
| Khối lượng trang bị đầy đủ | Khoảng 2.339 kg |
| Tiêu chuẩn pin | IEC/EN 62619, UL 1973, UL 9540A, UN 38.3 |
| Tiêu chuẩn kết nối lưới | IEC/EN 50549-1, VDE-AR-N 4105, VDE-AR-N 4110, EREC G99 |
| Tiêu chuẩn EMC | IEC/EN 61000-6-2, IEC/EN 61000-6-4 |
Chức năng off-grid yêu cầu hệ thống điều khiển phù hợp và điều chỉnh phân phối phụ tải tại dự án. Thông số môi trường có thể khác nhau giữa phiên bản Fan-filter và Aircon.
